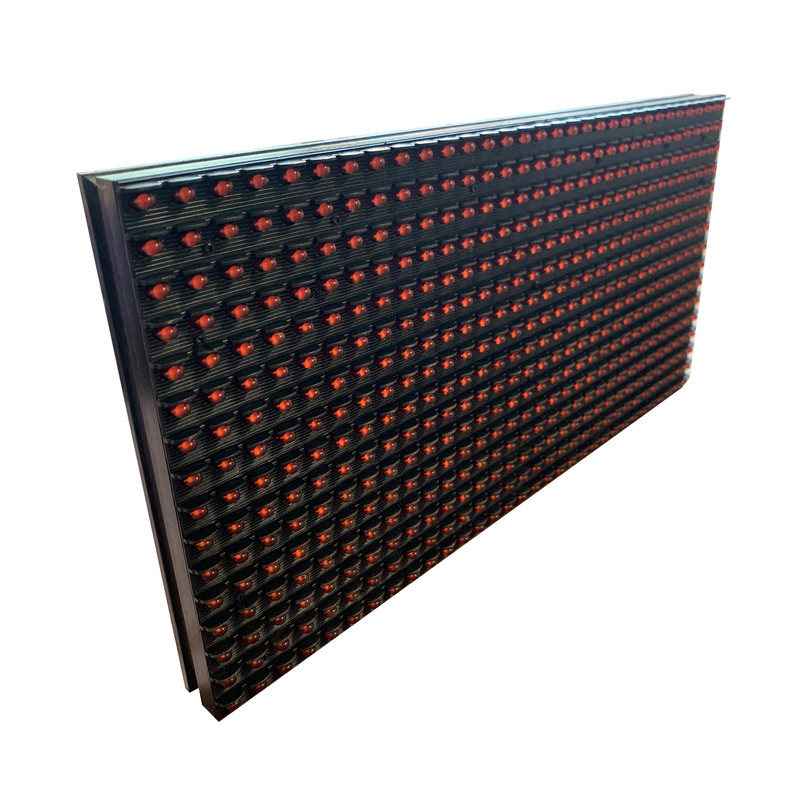

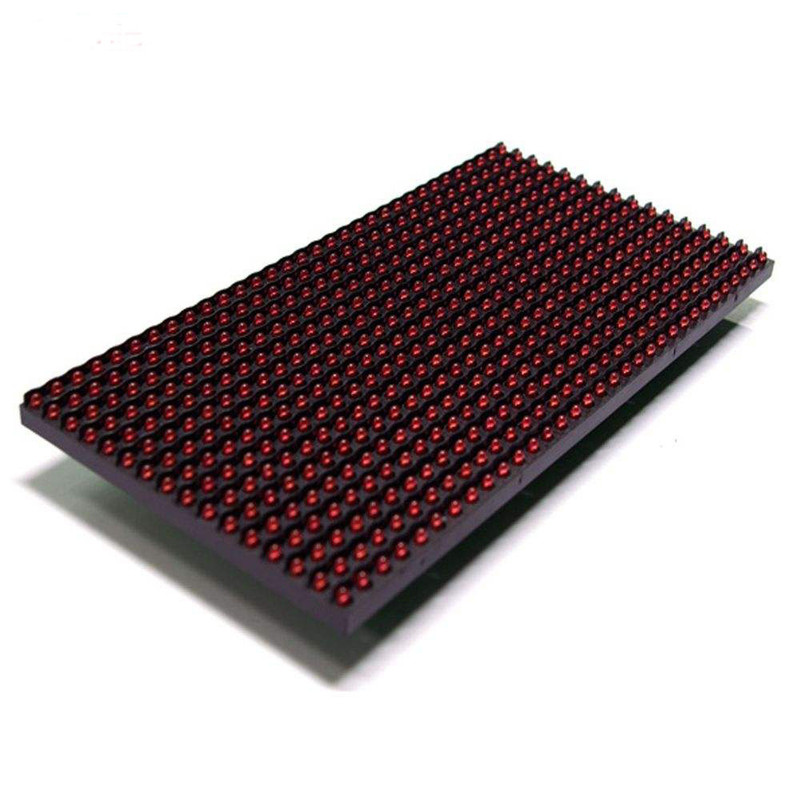

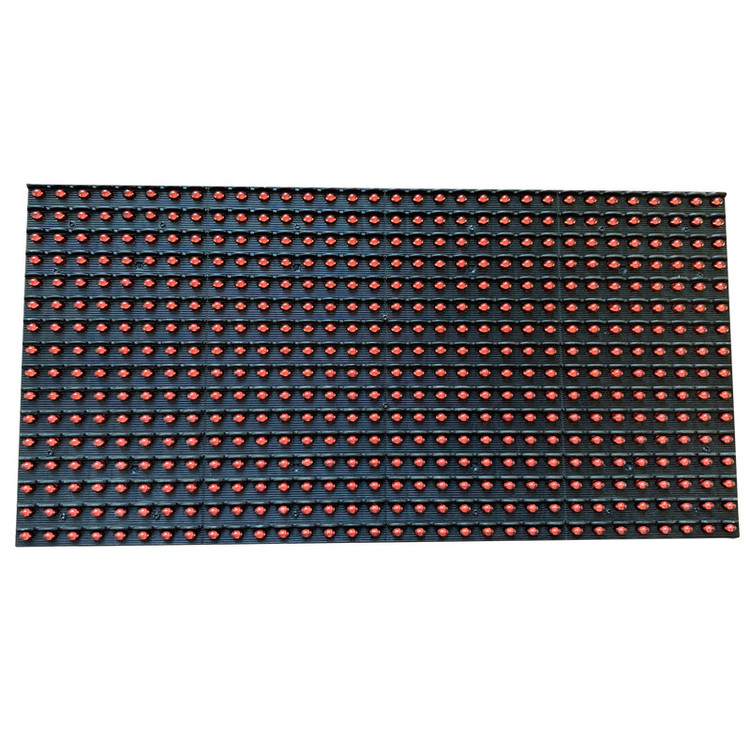

ماژول تابلو ال ای دی مدل R10

تابلو روان ال ای دی از بلوک هایی ساخته میشوند که به این بلوک ها ماژول تابلو روان گفته می شود ، ماژول LED از طریق کابلی به نام کابل فلت با هم سری و از طریق کنترلربرنامه دهی می شوند ،منبع تغذیه (پاور تغذیه) هم برق مورد نیاز تابلو LED را تامین میکند به دلیل این که این بلوک ها قابل تعویض و جایگزینی مجدد هستند ماژول ال ای دی نامیده می شوند چرا که در علم الکترونیک به قطعاتی که قابلیت جدا شدن و پیوند خوردن مجدد را دارند به اصطلاح ماژول می گویند. یکی از مشخصه های مهمی که باید در مورد ماژولLED تابلو روان در نظر داشت ابعاد آن استکه در ابعاد مختلفی نظیر ۳۲x۱۶ یا ۱۶x۱۶ و ... ساخته می شود که از کنار هم قرارگرفتن انواع ماژول ال ای دی می توان تابلو روان و یا تلویزیون شهری در ابعاد مختلف و با توجه به کارایی که از تابلو LED انتظار می رود تولید و در اختیار مصرف کننده قرار داد. مشخصه دیگری که در مورد ماژول ال ای دی حائزاهمیت است دات پیچ یا Pixel Pitch ماژولLED می باشد.دات پیچ فاصله مرکز تا مرکز پیکسل های ماژول است و معمولا بر حسب میلی متر بیان می شود.به عنوان مثال P10 نشان دهنده ی ماژولی است که فاصله بین مرکز تا مرکز دو پیکسل مجاور آن mm10 است.هر قدر دات پیچ ماژول کوچکتر باشد تعداد ال ای دی بیشتری در بلوک ماژول با ابعاد مشخص به کار رفته و کیفیت تصویرنمایش داده شده بالاتر میرود. مشخصه بعدی که باید مورد توجه قرار گیرد رنگ ماژول ال ای دی است.ماژول LED موجود در بازار در انواع ماژول LED تک رنگ, ماژول سه رنگ , ماژول هفت رنگ و ماژول LED فول کالر عرضه می شوند
